产品介绍：

钢丝网骨架塑料复合管是用高強度过塑钢丝网骨架和热塑性塑料聚乙烯为原材料,钢丝缠绕网作为聚乙烯塑料管的骨架增强体，以高密度聚乙烯（HDPE）为基体，采用高性能的HDPE改性粘结树脂将钢丝网骨架与内、外层高密度聚乙烯紧密的连接在一起而制作的复合管，又称srtp管。

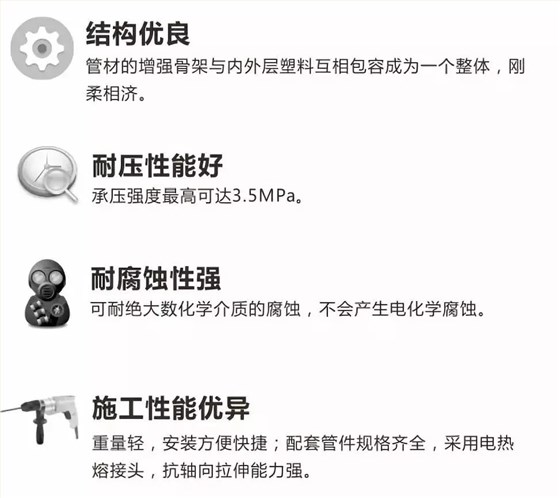

产品性能：

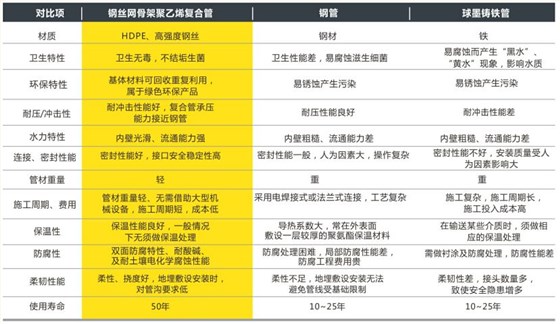

产品对比：

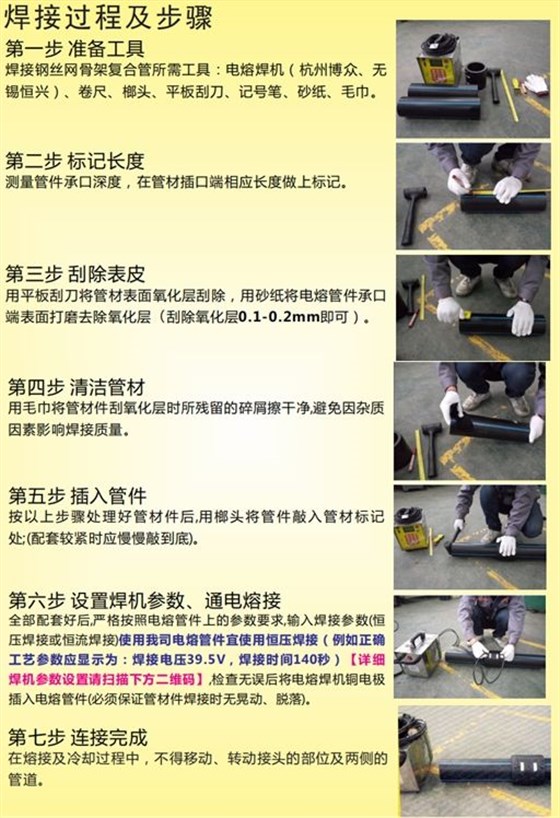

钢丝网骨架管焊接注意事项：

⑴整个焊接过程中焊机的输出电压必须始终维持在额定值±0.5V范围内，确保焊机插头无锈蚀、污染，并和电熔管件铜电极配套良好。

⑵电熔焊接的环境温度宜在-5℃到40℃之间，当环境温度超出时，必须采取相应的保护措施。

⑶管材或插口管件的焊接面必须采用专用工具对氧化层进行彻底刮除，刮除氧化层的厚度宜为0.1-0.2mm。

⑷需确保管材插入端端口和轴线垂直，且在管材插入管件前，应采用尺子和记号笔在管材上标识插入深度，务必确保管材插入到位，且保持管材、件之间同心同轴，否则极易导致冒烟、喷料等现象的发生。

⑸当天装配好的管材件未焊接的，晚上必须做好防护措施，防止夜间下雨（露水）浸入管材件，特别注意施工人员在下雨天禁止施工操作。

⑹不圆度偏大的管材或插口管件，必须要先采用专用工具进行必要的整圆后，方可进行电熔焊接。

⑺严禁焊接面带水或有其他明显杂物的情况下进行焊接。

⑻管材件的配合间隙应适中，尤其是钢丝管材，宜采用紧配模式，若配套过松，则极易导致焊接面熔压不足，造成虚焊。

⑼应优先采用管件贴的条码进行扫描焊接，以杜绝人为因素导致焊接工艺出错。

⑽在电熔焊接过程中，施工人员必须与焊接件保持足够的安全距离（不少于1m），以防由于意外因素导致焊接喷料，伤害人身。

⑾焊接以及冷却过程中严禁移动、脚踏管材、件或对管材、件施加外力，严禁未按规范充分冷却（宜不少于6h），就对管道进行压力试验。

本文源自邓权塑业官网http://bomifnc.com/，转载请注明出处。
